煤礦井下管網參數在線監測系統

      由于煤礦井下自然條件惡劣，管路長期受淋水侵蝕、巷道變形、礦井采動壓等影響，出現跑冒滴漏堵情

況偶有發生，有可能造成采煤工作面、掘進迎頭因管路斷裂或風、水壓力不足而影響工作面正常生產，或影響到井下正常的瓦斯抽采。一旦發生上述情況，人工排查比較困難，難以及時解決，嚴重威脅井下的生產安全。因此，井下管網組網自動監控，實時監測井下供水、壓風、瓦斯抽采等管道的流量、壓力等運行參數，是非常必要的，是保證井下安全生產的重要措施。
       另外，通過對采集的管網流量、壓力等參數分析，可以更合理地調配資源，優化管網運行方案，最大限度節省資源，降低運行成本。
       該系統也可以與壓風自救系統及供水施救系統相銜接，避免了人工日常巡檢及維護的工作，保證壓風自救系統及供水施救系統長期可靠地運行。

       同時，該系統有利于提高煤礦的信息化和智能化水平，也是智慧礦山建設的組成部分。

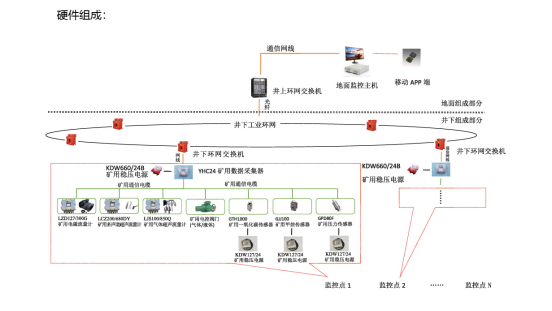

硬件組成：

①礦用流量計（包括礦用液體流量計和礦用氣體流量計）。
②礦用壓力傳感器及礦用電源。。
③礦用溫度傳感器（只針對礦用氣體流量計）。
④礦用通訊分站及礦用電源。

⑤礦用信號電纜、礦用網線、礦用光纖（根據現場儀表與環網交換機距離選用）。
⑥數據存儲服務器/客戶端電腦。

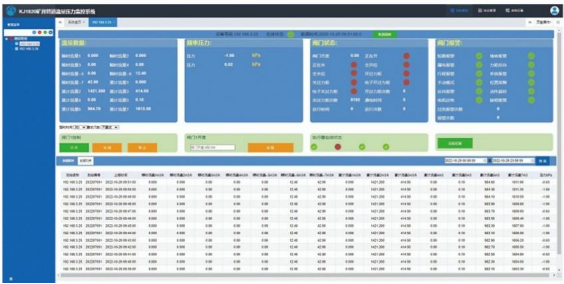

軟件構成及功能：

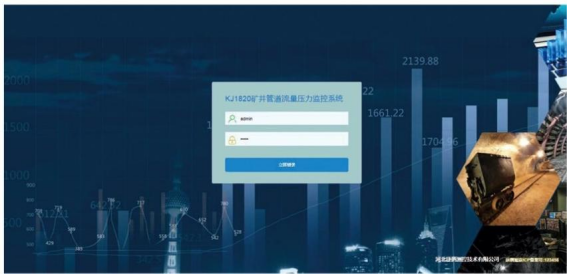

本系統軟件基于B/S  (瀏覽器/服務器)架構，操作者所有操作都在瀏覽器內完成，操作者通過計算機瀏覽器或手機 APP, 實現聯網登錄操作。

系統主要功能：實時數據顯示、歷史數據查詢、數據以曲線、報表、圖形等，并可進行編輯、打印、存儲等操作。

地面人員可遠程控制井下電動閥門開度及啟停，以達到控制管道流量及壓力之目的。
