FMJ型電磁流量計
FMJ 型電磁流量計
產品特點
■線性測量原理能實現高精確度測量；
■測量不受流體密度、粘度、溫度、壓力變化的影響；
■測量管內無阻流件，壓損小，直管段要求低；
■可測含固體顆粒的二相流，如水煤漿、工業污水等。

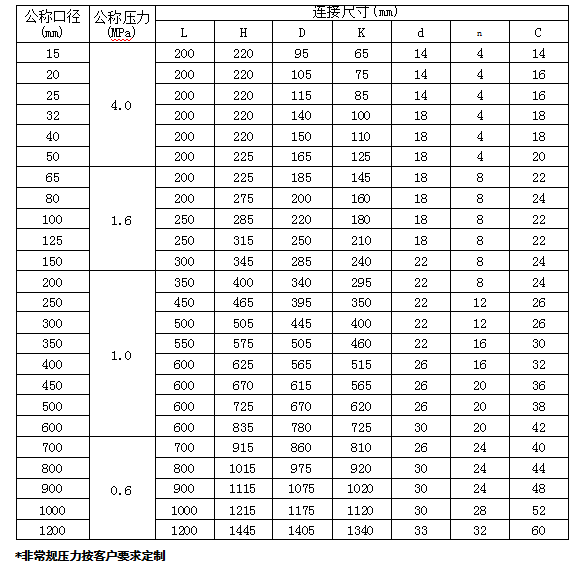

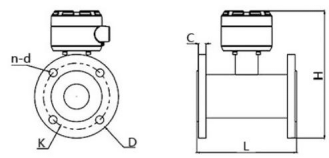

外形尺寸
分體式主機尺寸：
單位： mm
分體式傳感器尺寸：
單位： mm
一體式尺寸：
單位：mm
行業應用
給排水、污水處理、石油、化工、電力、造紙、食品、醫藥等。
主要技術參數
■公稱通徑：DN3～2000mm
■精確度：0.5%、0.2%
■流速范圍：0.3～15.0 m/s
■公稱壓力：4.0MPa(DN10～150)、1.6MPa(DN200～600)、1.0MPa(DN700～1200)、0.6MPa(DN1400～2000) 其它規格和標準可按用戶要求定制
■傳感器材料：電極：見表1 內襯：見表2 法蘭材料：碳鋼 接地環材料：不銹鋼
■工作電源：AC85V～265V 50HZ或 DC18V～36V 功率<5W
■傳感器防護等級：IP65、IP68(僅分離型傳感器)
■電源：AC220V 50/60Hz、DC24V
■功率：<5W
■輸出信號：電流輸出：4-20 mA; 頻率輸出、脈沖輸出、報警輸出：流體空管、勵磁斷線、流量超限。
■通訊口：RS485
表 1
電極材料 | 耐腐蝕性能 |
含鉬不銹鋼SS316L/316Ti | 主要用于生活工業用水、原水、下水、污水稀酸、稀堿等弱腐蝕性酸、堿、鹽液。 |
哈氏合金C哈氏合金B(yǎng) | 海水、鹽水，弱酸、弱堿 |
鈦 | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硝酸)、有機酸、堿等的腐 蝕，不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕。但如酸中含有氧化劑(如硝酸， FE3+、CU2+)時則耐腐蝕大為降低 |
鉭 | 具有優良的耐腐蝕性，和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一 切化學介質(包括沸點的鹽酸、硝酸和175℃以下的硫酸)的腐蝕。在堿中不耐蝕 |
鉑 | 對各種酸的耐蝕性能很好，耐堿和各類鹽的腐蝕，但不耐王水腐蝕 |
鉑銥 | 抗腐蝕性能相當廣泛 |
低噪音電極 | 可選哈氏合金材質或SS316材質，可適應于漿料和纖維介質 |
表 2
襯里材料 | 主要性能 | 適用范圍 |
聚四氟乙烯PTFE | 1.它是塑料中化學性能最穩定的一種材料，能耐沸騰的 鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑 2.耐磨性和粘接性能差 | 1.-40℃~+180℃ 2.酸、堿等強腐蝕性介質 3.衛生類介質 |
PFA襯里 | 耐腐蝕性能同PTFE,在測量管內有不銹鋼絲網，因此增 強了襯里與金屬管的結合力，具有耐負壓性。 | 1.-40℃~+180℃ 2.酸、堿等強腐蝕性介質 3.衛生類介質 |
ETFE氟塑料 | 主要應用于防腐蝕襯里。該材料具有聚四氟乙烯的耐腐 蝕特性，同時又有對金屬特有的較強粘著特性，克服了 聚四氟乙烯對金屬的不粘合性缺陷，加之其平均線膨脹 系數接近碳鋼的線膨脹系數，使ETFE成為和金屬的理 想復合材料，具有極優良的耐負壓特性。 |
1.酸、堿等強腐蝕性介質 2.-40℃~120℃ |
氯丁橡膠 | 1.有極好的彈性，高強的扯斷力，耐磨性能好 2.耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化性介 質的腐蝕 | 1.-5℃~80℃ 2.測水、泥漿、礦漿 |
聚氨酯橡膠 | 1.有極好的耐磨性能(相當于天然橡膠的十倍) 2.耐酸、堿性能較差 | 1.-5℃~65℃ 2.中性強磨損的礦漿、煤漿 |
耐酸橡膠 (硬橡膠) | 可耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的 硫酸、氫氧化鈉、氫氧化鉀。忌強氧化劑。 | 1.-5℃~80℃ 2.一般的酸、堿、鹽溶液 |
