KJ1820

礦井管道流量壓力監控系統

煤安編號：MFC230103

煤礦井下供水、壓風管路多數為建礦期間敷設安裝，由于井下自然條件惡劣，管路長期受淋水侵蝕、巷道變形、礦井  采動壓等影響，從管道出現跑冒滴漏堵等問題，造成采煤工作面、掘進工作面因風、水壓力不足影響生產的情況時有發生。 目前，井下風水管路只采取人工巡查的方法進行檢查，存在效率低、人力、物力耗費大，檢查人員容易發生漏查， 一旦出   現突發事件難以

及時發現、處理，甚至造成停工停產。

而且，系統可以根據實際需要，實時調配管道流量壓力，在滿足安全生產前提下更合理的調配資源，到達節能降耗之目的。

  為此建設煤礦井下壓風供水智能管網監控分析系統、實時監控風水管路的流量、壓力等運行參數是十分必要。建設 該系統也有利

于提高煤礦的信息化和智能化水平，也是智慧礦山建設的組成部分。

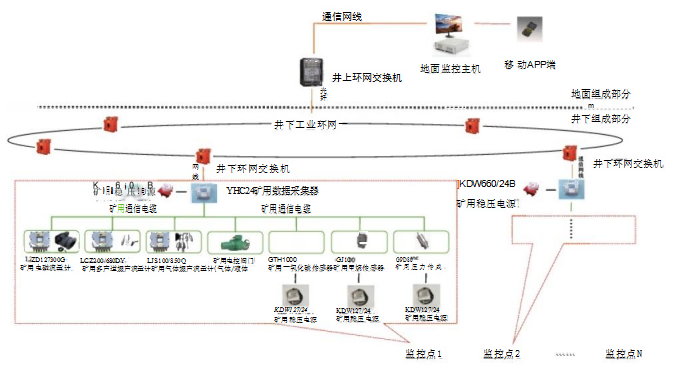

硬件組成：

軟件構成及功能：

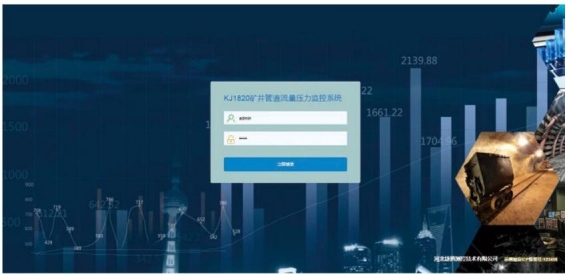

本系統軟件基于B/S (瀏覽器/服務器)架構，操作者所有操作都在瀏覽器內完成，操作者通過計算機瀏覽器或手機

APP, 實現聯網登錄操作。

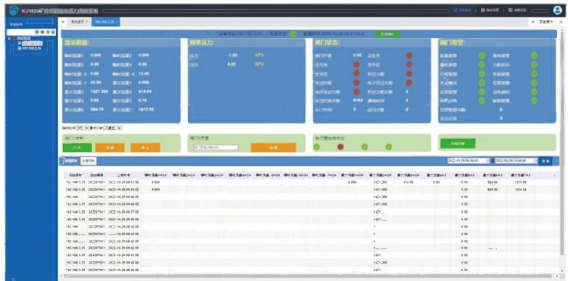

系統主要功能：實時數據顯示、歷史數據查詢、數據以曲線、報表、圖形等，并可進行編輯、打印、存儲等操作。 地面人員可遠程控制井下電動閥門開度及啟停，以達到控制管道流量及壓力之目的。

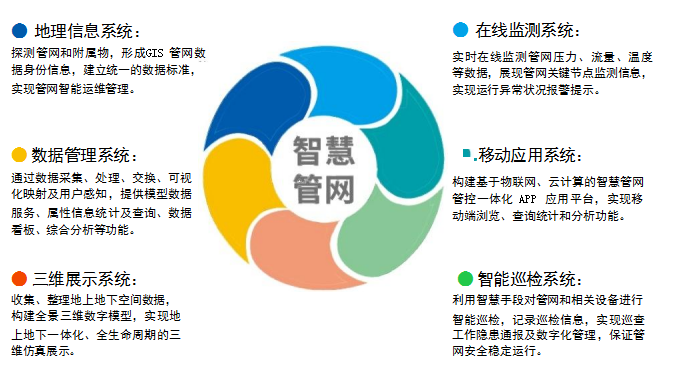

系統用途：

可以融合地面水管網系統，地面、井下水資源統一管理，實現煤礦智慧水務。

■實時在線監測可隨時發現管道異常情況并報警，提醒及時處理。

■可以準確定位發生故障管路區域，保證及時、快速排除故障，不影響生產。

■ 通過地面遠程控制安裝在管道上的礦用電控閥門，合理調配資源，以達到節能降耗的目的。

■智能巡檢，減少井下管道巡檢人員數及工作量，減員增效，符合智慧礦山建設的少人、無人要求。

■該系統可進一步開發，與壓風自救系統及供水施救系統相銜接，保證自救系統能長期自動、可靠地運行。

系統特點：

1.通過分析監測數據，對數據異常的管道進行預警，提醒人工提前干預或及時排查問題管道。

2.基于對大量監測數據的整理與分析，優化管網運行狀況，建立管網最優運行模型，既能滿足安全生產需求，又能

最大限度的降低能耗。

3.該系統是國內首次獲得煤礦產品安全標志證書的井下管網監控系統，系統安全性得到保證。

系統組成產品：

YHC24 礦用本安型

數據采集器

煤安編號： MFD230319

技術參數：

 ■ 1.防爆等級：Ex ib IMb

 ■ 2.供電電源：由KDW660/24B  礦用隔爆兼本安型直 流穩壓電源或KDW127/24  礦用澆封兼本安型直流穩 壓電源供電，工作電壓： DC24V,  工作電流：≤1A

 ■ 3.輸入信號

(1)2路電平型開關量信號輸入：高電平≥2.5V,

導通；低電平≤1V, 截止；

(2)2路模擬量輸入信號(4～20) mA;

(3)2路頻率輸入：200～1000Hz。

 ■ 4.輸出信號

1路(4～20)mA 模擬量輸出信號傳輸，傳輸距離1km

■5.RS485 信號接口

(1)接口數量：2路；

(2)傳輸方式： RS485, 半雙工；

(3)傳輸速率：2400bps;

最大傳輸距離：2km (使用MHYVR  電纜，芯線

截面積不小于1.5mm2)

   ■6.以太網電信號接口

(1)接口數量：1路；

(2)傳輸方式：TCP/IP以太網電信號；

(3)傳輸速率：100Mbps;

(4)最大傳輸距離：100m  (使用MHSYVP-5

4*2*0.5煤礦用通訊電纜)。

    ■7.本安參數：

電源端： Ui:DC24.3V;li:0.5A;Ci:0μF;

Li:0mH;

FSK接口：Ui:10V;li:50     mA：Ci:1uF:Li:

10mH;

兩路 RS485 接口：Ui:10V;li:200mA;Ci: 10uF;Li:0.1mH;

以太網接口： Ui:6V,Li:400mA,Ci:10μF, Li:0.1mH;

KDW660/24B礦用隔爆

兼本安型直流穩壓電源

煤安編號： MAA230096

技術參數：

■ 1.防爆等級：Ex db [ib Mb]I Mb

■ 2.交流供電輸入：

額定輸入電壓：AC127V/AC660V;

視在功率≤250VA;

諧波：不大于10%;

頻率：50Hz, 允許偏差±5%;

交流電壓波動范圍為標稱值的75%～110%。

■ 3.直流電源輸出參數

1 路DC12V 電源輸出：額定輸出電壓：DC12V;

額定工作電流：1.4A。

1 路DC18V電源輸出：額定輸出電壓： DC18V; 額定工作電流：0.6A。

1 路DC24V 電源輸出：額定輸出電壓： DC24V; 額定工作電流：0.4A。

■ 4.輸出電壓偏離值：不超過標稱值的5%。

■ 5.負載效應：不大于5%。

■ 6.源效應：不大于5%。

■ 7.周期與隨機偏移：不大于250mV。

■8.過流保護值 (DC12V):≤1.7A;    過流保護值 (DC18V):≤1.0A;   過流保護值(DC24V):

≤0.5A。

       ■9.過壓保護值(DC12V):≤12.5V; 過壓保護值(DC18V):

≤18.5V; 過壓保護值 (DC24V):≤24.3V

     ■10.短路電流(DC12V):≤100mA:  短路電流(DC18V): ≤100mA;  短路電流(DC24V):≤100mA。

       ■11.備用供電電源

(1)備用電源型號名稱及容量：采用密封式金屬氫化  物鎳電池，型號：Ni-MH  D10000mAh   1.2V,20節串聯， 額定電壓24V, 容量10Ah(電池應符合MT/T1051-

2007中的相關要求);

(2)轉換時間：≤500ms;

(3)最高充電電壓：≤32V;

(4)最高充電電流：<2A

(5)放電終止電壓：≤19.0V～21V;

(6)備用電源工作時間：額定負載下不小于2h。 ■12.本安參數：

(1)12V 端 ：Uo:12.5V,lo:1.7A,Co:20μF,Lo: 50uH(1路12V);

(2)18V端：Uo:18.5V,lo:1.0A,Co:2μF,Lo:0.1mH (1路18V);

(3)24V 端：Uo:24.3V,lo:0.5A,Co:1μF,Lo:0.5mH

(1路24V);

(4)3路本安輸出不共地。

      KDW127/24 礦用澆封兼

   本安型直流穩壓電源

     煤安編號： MAA230065

技術參數：

■ 1.防爆等級： Ex mb  [ib Mb]I Mb

■2.交流供電輸入

(1)額定輸入電壓： AC127V,  視在功率≤250VA; (2)諧波：不大于10%;

(3)頻率：50Hz, 允許偏差±5%;

(4)源電壓波動范圍為標稱值的75%～110%。

■ 3.直流電源輸出參數：輸出電壓： DC24V;  額定工作

電流：0.35A; 預期短路電流：0.7A。

   ■4.輸出電壓偏離值：不超過標稱值的5%。

   ■ 5.負載效應：不大于5%。

   ■ 6.源效應：不大于5%。

 ■7.周期與隨機偏移：不大于250mV。

   ■ 8.過流保護值：≤0.45A。

   ■ 9.過壓保護值：≤24.3V。

   ■ 10.短路電流：≤100mA。

 ■11.本安參數： Uo:24.3V,lo:0.5A,Co:1μF,Lo:0.5mH。

   GPD80F  礦用本安型

    負壓傳感器

        煤安編號：MFB230381

技術參數：

■ 1.防爆等級： Ex ib IMb

■2.使用與傳感器相關聯的KDW127/24   礦用澆封兼本

安型直流穩壓電源或 KDW660/24B   礦用隔爆兼本安 型直流穩壓電源供電，工作電壓： DC24V,  工作電流

≤30mA。

■ 3.測量范圍：(-80~1000)kPa, 分辨率0.01kPa。

■4..輸出信號：二線制，4-20mA。

■ 5.基本誤差：±2%FS。

   ■ 6.回程誤差：2%FS。

   ■ 7.重復性：2%FS。

   ■ 8.信號傳輸距離：傳感器到配接設備最大傳輸距離1km。

   ■ 9.本安參數： Ui:DC24.3V;li:0.5A;Ci:0.01μF;Li:0mH;
