三維立體管網監測分析系統

項目設計方案

一、項目背景及概況

1.1項目背景

煤礦井下壓風、供水管路（以下簡稱風水管路）多數為建礦期間敷設安裝，由于井下自然條件惡劣，管路長期受淋水侵蝕、巷道變形、礦井采動壓等影響而出現跑冒滴漏，造成采煤工作面、掘進工作面因風、水壓力不足影響生產的情況時有發生。

井下風水管路目前只采取人工巡查的方法進行檢查，存在以下弊端：①效率低，耗費大量的人力、物力；②不能實時監測風、水管路的供風、供水 情況，出現突發事件難以及時發現；③檢查人員容易發生漏查。

1.2項目概況

根據煤礦井下風水管路的實際分布情況，建立壓風供水管路智能測與控制系統。對礦井下壓風、供水、排水管路重要節點建立監測點，進行運程實時監控，實現管路參數動態監測、實時顯示、欠壓報警、最大限度地降低因風、水壓力不足對采掘工作面生產的影響。通過該系統對管路的實時檢測，可以及時發現并處理管路故障，確保供風、供水和排水系統穩定運行，保證礦井的正常安全生產。

1.3功能概述

1、可實現對井下壓風供水管路系統進行三維建模，直觀展現管網系統的布局。

2、智能儀表測量技術。通過安裝高精度流量、壓力、溫度等傳感器，設置分段檢測點，采集數據，對供水管路的流量及壓力數據進行監測，將井下各個測點的數據轉化為數字量，并實時計算出它們的準確值，實現測點運行狀態在三維模型中直觀顯示。

3、應用環網技術，把數字量傳輸給數據分站，分站通過井下交換機與環網連接，把數據通過以太環網傳輸?shù)降孛姹O(jiān)控服務器，在地面監控器上可直觀看到實時運行數據，傳輸采用標準的通信協議，抗干擾能力強，通信流暢、穩定。

4、應用智能分站控制技術，通過對采集到的現場管路瞬時流量、壓力值等信息進行數據對比，上位機安裝專用監控軟件，可以從地面直觀的監控到井下的用水情況。如有數據異常，在管網的三維模型中，發出故障報警信息，準確定位故障位置，迅速響應，根據報警信息，接收計算機發來的控制指令，下發控制命令，控制對應管路的閥體動作，閥體采用有電控裝置閥門，實現及時有效處理故障。

5、應用計算機信息技術，服務器軟件通過環網采集儀表數據，對數據處理、分析對比并顯示，用數據庫保存歷史記錄，并可顯示各歷史數據的模擬曲線。支持統計報表的查詢和打印。

二、項目實施內容

在井下各盤區巷口及主要采掘巷道口建立監測點，實時動態監測風、水管路內輸送介質的壓力、流量等數據，并具有超限報警。傳感器通過總線方式與信號轉換器連接。通過以太網接入井下交換機傳輸數據，最終實現將所有監測數據實時傳輸?shù)降孛姹O(jiān)測上位機。

井下測點分布表如下：

三、功能介紹

3.1功能介紹

（1）運程顯示功能：可在地面客戶端、移動終端顯示各壓風管路壓力、各供水管路流量。集中顯示各監測點重要參數(如瞬時流量、壓力、累計流量、報警狀態、通訊狀態)，并能顯示整個管網系統的供水管線圖及地理分布圖(及用戶用水信息)。應有重點用水單位的界面和報表功能，可隨時增加或刪除，操作應方便快捷；

趨勢圖：

應具有井下重要監測水管的實時流量，以趨勢圖的形式展示在面板上。趨勢圖的橫坐標應為時間縱坐標應為流量，趨勢圖應分別代表管路流量、其他管路流量。應具有井下重要監測風管的實時壓力，以趨勢圖的形式展示在面板上。趨勢圖的橫坐標應為時間縱坐標應為壓力，趨勢圖應分別代表主要監測管路壓力。

應具有對監測數據進行統計分析：實現整個礦井供排水統計分析、水資源處理利用統計分析、各區域水資源消耗量統計分析，管網狀態以及缺壓故障分析并預警。

（2）就地顯示功能：傳輸設備或傳感器上可就地顯示監測點實時數據和通訊狀態；

（3）報警信號自動保持功能：實時顯示并記錄系統的各種報警信息，如流量/壓力的超限、儀表工作電源不正常、不間斷電源的電池欠壓、交流消失、通訊故障等報警信息。一旦報警，即使經復位后報警信號消失，計算機內仍然保持報警狀態，此時清零命令或按下清零按鈕可清除報警信號；

（4）報表管理功能：能生成各用戶的用水量日?qǐng)?bào)表，月報表及年報表，且可生成分時等特殊報表的功能。任意組合測量趨勢、測量參數累計、故障時段等趨勢記錄通過打印機打印輸出；

（5）分級分權限管理功能：不同權限的用戶登錄到系統所具有的權限不同；

（6）趨勢反映功能：系統可以對每個監測點的監測信息的趨勢變化進行反映；

（7）上位機系統軟件、數據庫軟件及組態軟件應采用正式授權版本，并提供正版授權書，保證其穩定可靠。數據庫應具備查詢功能強、完整，能兼容不同通訊協議的功能；

（8）系統能夠通過軟件運程對設備進行查看和配置管理；

（9）系統應能在國產硬件及國產操作系統下運行，廠家免費提供異構系統的遷移服務。

（10）開放的通訊協議，提供數據接口，方便后續接入綜合自動化平臺，且系統運行數據必須免費提供集團公司上級平臺傳輸數據接口。

四、系統機構圖

五、設備清單

本設備清單為主要設備清單，乙方需根據現場實際情況，確保功能完整性，給予設備及相關材料補充，并完善配置。

六、軟件系統

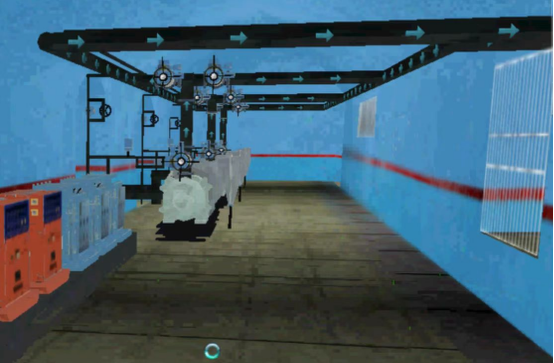

三維立體展示：

查詢及其他功能：

本系統軟件基于B/S（瀏覽器/服務器）架構，操作者所有操作都在瀏覽器內完成，只要數據服務器連接到網絡中，則操作者通過在其他聯網計算機的瀏覽器，輸入本系統服務器的IP地址，即可實現運程登錄，進行數據查詢、處理等操作。系統主要功能是把風、水流量及壓力集成到一個界面顯示，能夠按要求查看實時數據及歷史數據，監測數據可以用表格、曲線、報表、圖形等方式實現數字顯示和可視化輸出，并可進行相應的編輯、打印、存儲等操作。并且，可遠程控制電動閥門開度及啟停。通過分析監測數據，對數據異常的管道進行預警，提醒人工排查，檢查異常管道是否存在跑冒滴漏問題。
