井下供水壓風管路智能監測系統項目方案

一、系統概況

1.1 項目背景

煤礦井下供水、壓風管路（以下簡稱風水管路）多數為建礦期間敷設安裝，由于井下自然條件惡劣，管路長期受淋水侵蝕、巷道變形、礦井采動壓等影響而出現跑冒滴漏堵，造成采煤工作面、掘進工作面因風、水壓力不足影響生產的情況時有發生。并且，井下風水管路目前采取人工巡查的方法進行檢查，存在效率低、人力、物力耗費大、不能實時監測風水管路的供水、壓風情況、出現突發事件難以及時發現、檢查人員容易發生漏查等等問題。為此，建設煤礦井下供水壓風管路智能監測系統十分必要，也有利于提高煤礦的信息化和智能化水平，也是智慧礦山建設的組成部分。

1.2 項目概況

根據井下風水管路的實際分布情況，建立壓風供水管路智能監測系統。對井下供水、壓風管路重要節點建立監測點，進行遠程實時監控，實現管路參數動態監測、實時顯示、欠壓報警，最大限度地降低因水、風壓力不足對采掘工作面生產的影響。通過該系統對管路的實時檢測和調控，可以及時發現并處理管路故障，確保供水、供風系統穩定運行，保證礦井的正常安全生產，又能合理調配水資源，達到節能降耗的目的。

二、建設要求

2.1 建設目標

通過對綜合管網建立智能檢測分析系統，實現對管路運行情況進行實時監測；安裝流量、壓力等傳感器，通過數據采集設備，將各測點運行狀態在系統中展示；通過測點的邏輯關系，構建事故分析算法，形成一套有效的報警機制，發生事故，直接在系統中報警提示，根據報警信息，下發命令，及時止漏，縮短影響范圍，并能實時調控管道水流量及壓力，從而形成監測、管理一體化的信息化管路系統集成。

2.2 建設依據

井下供水壓風管路智能監測系統項目建設過程中，將依據以下標準(包括但不限于)：

（1）《煤礦安全規程》2022版；

（2）GB/T 34697 智慧礦山信息系統通用技術規范；

（3）GB 51024-2014《煤礦安全生產智能監控系統設計規范》；

（4）GB/T 2887-2011電子計算機場地通用規范；

（5）GB 3836.1-2021爆炸性氣體環境用電氣設備 第1部分：通用要求；

（6）GB 3836.2-2021爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”；

（7）GB 3836.4-2021爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”；

（8）GB/T 9969-2008工業產品使用說明書 總則；

（9）DB14/T 2060-2020《智能煤礦建設規范》；

（10）MT/T 286-1992煤礦通訊、自動化產品型號編制方法和管理辦法；

（11）MT/T 772-1998煤礦監控系統主要性能測試方法；

（12）MT/T 899-2000煤礦用信息傳輸裝置；

（13）AQ 1043-2007 礦用產品安全標志標識；

（14）MT209-90《煤礦通信、檢測、控制用電工電子產品通用技術要求》。

2.3 建設原則

根據實際需求分布管網檢測點，系統具有擴容性、兼容性，保證增加后續檢測點時投資最小化、接入便捷化，避免重復投資。

三、功能介紹

（1）數據采集功能

系統具有流速、風速、風量、流量、風壓的采集、顯示及報警功能;

（2）存儲和查詢功能

流速、風速、風壓、風量的實時監測值；

流速、風速、風壓報警及解除報警時刻及狀態；

設備故障/恢復正常工作時刻及狀態等。

（3）顯示功能

系統具有列表顯示功能。顯示內容包括：地點、名稱、監測值、傳感器工作狀態；

系統具有流量、壓力、風量、風壓、風速實時曲線和歷史曲線顯示功能。并設時間標尺，可顯示出對應時間標尺值和時間；

（4）打印功能

系統具有報表打印功能。報表包括：設備故障、報警報表等報表。

（5）人機對話功能

系統具有人機對話功能，以便于參數修改等。

（6）自診斷功能

系統具有自診斷功能。當系統傳感器、分站等故障時，報警并記錄故障時間和故障設備，以供查詢及打印。

（7）數據記錄功能

系統具有歷史數據記錄功能。

（8）其他功能

系統應具有網絡通訊功能；

系統應具有軟件自監視功能；

系統應具有軟件容錯功能；

系統應具有實時多任務功能。

四、建設方案

4.1 總體方案

在礦井壓風供水管路上適當?shù)攸c(diǎn)安裝流量計、壓力傳感器、傳輸裝置等，對管路系統運行情況進行全面采集數據分析。

（1）傳感器安裝位置

在供水管路適當位置安裝流量計14臺，壓力傳感器共14臺，在壓風管路適當位置安裝壓力傳感器14臺，數據采集器和礦用直流穩壓電源各7個。管路管徑為：DN300、DN200、DN150、DN100、DN80，根據現場實際情況匹配數量。

（2）系統結構

系統由礦用隔爆兼本安型多聲道超聲流量計、礦用本安型壓力傳感器、礦用本安型數據采集器、礦用隔爆兼本安型直流穩壓電源、傳輸線纜、工業以太網傳輸及交換機、接線盒等組成。

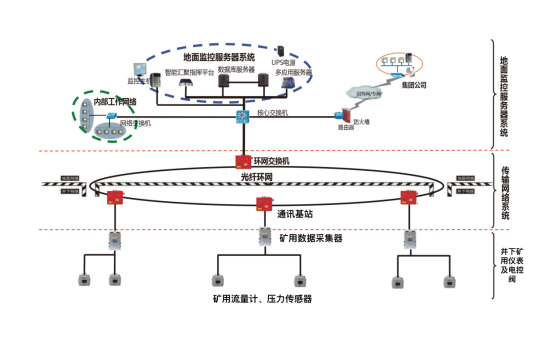

系統結構圖如下：

各測點的礦用多聲道超聲流量計及礦用壓力傳感器，通過RS485將流量及壓力信號傳輸至礦用通訊分站，借助井下交換機及環網，通訊分站將采集的流量及壓力信號傳輸至地面服務器，監控軟件運行于地面服務器，進行相關數據存儲、分析、整理等，并提供查詢、統計報表及報警、地圖顯示等功能。并且，用戶在系統軟件界面操作，借助地面服務器，環網，交換機及數據采集器，實時遠程監測、管理一體化的信息化管路系統集成。

4.2 主要設備選型與技術參數

4.2.1 礦井管道流量壓力監控系統

（1）主機： i5代以上處理器；

（2）內存： 8G及以上；

（3）硬盤：1T及以上；

（4）系統：Windows 10

（5）顯示器：24寸

（6）打印機：A4，黑白激光打印機

（7）組態軟件

（8）具有礦井管道流量壓力監控系統礦用產品安全標志證書

4.2.2 LCZ200/680DY礦用隔爆兼本安型多聲道超聲流量計

LCZ200/680DY礦用隔爆兼本安型多聲道超聲流量計為河北捷騰測控技術有限公司生產。

（1）技術特色

LCZ200/680DY型礦用隔爆兼本安型多聲道超聲流量計采用了32位 DSP技術，在信號的處理上采用了完全數字化信號處理技術，對接收到的超聲信號進行數字濾波，能較好的分析出干擾信號頻譜，并將之屏蔽掉，加之后期不再單純依賴過零點求取時差，而是采用數學算法進行時差計算，因此其具有相當強的抗干擾的能力。

當流體中含有固體顆粒、氣泡、直管段不足導致接收信號幅值隨著流量的變化發生抖動。尤其在直管段不足時，或其前端有不完全打開的閥門、靠近T型管出口時接收信號不僅幅值變化劇烈，其在時間軸上波動也很大。采用單片機的過零檢測時差的方式也不能很好地完成正逆程對峰，會造成很大測量誤差。LCZ200/680DY型礦用隔爆兼本安型多聲道超聲流量計對正逆程接收的超聲波信號進行高速AD數字化處理，并進行包絡的軟件相關計算分析，使得超聲流量計對接收的超聲波信號抖動不敏感，不再取決于正逆程信號的過零點，輔以軟件數字計算正逆程時差，大大提高了超聲流量計的抗干擾能力，降低了對超聲流量計的安裝選點要求，極大拓寬了超聲流量計的使用范圍，其測量的準確性與穩定性較同類產品更好，國內真正意義上的全數字化超聲流量計。

考慮到煤礦井下一般不能動火焊接、不能停產、不能截?cái)喙艿篮附臃ㄌm，插入式和管段式礦用超聲流量計及礦用電磁流量計不適合井下安裝。另外，單聲道礦用超聲流量計的測量精度、穩定性、可靠性較差、日常維護量較大，等原因，也不是特別適合井下流量測量，三聲道、四聲道價格較貴。綜合考慮，雙聲道礦用超聲流量計較適合井下流量測量。

（2）礦用隔爆兼本安型多聲道超聲流量計技術參數：

  1）流量計精度等級：不低于1.0級；

  2）礦用流量計自帶管道壓力傳感器，可在測量流量的同時測量管道壓力；壓力傳感器供電、數據傳輸均通過流量計主機完成；

  3）主機處理器必須采用DSP及多聲道測流，測量準確、穩定。多組冗余聲道設計，即使某一探頭出現故障，流量計仍能工作，大大提高了儀表運行的可靠性；

 ４）全不銹鋼探頭，防水、防摔、防撞擊，比塑料探頭堅固、耐用、可靠，有效避免了長途物流運輸及安裝過程中磕碰、掉落等損壞，適合煤礦井下惡劣工況使用；

 ５）按鍵操作：磁感應棒操作，簡單可靠，不打開外殼可進行參數設置、查詢等操作；

 ６）流速范圍：0.3m/s-5m/s；

 ７）傳感器連接方式，外夾式、插入式；

８）漢字顯示，具有瞬時流量、累計流量、狀態信息等顯示功能；

９）具有數據存儲及掉電保護功能，存儲時間不少于10年，存儲空間不少于3年數據存儲量；

  1０）信號輸出：模擬量：4-20mA；數字量：頻率輸出，輸出范圍可任意設置；

  1１）通訊接口類型：RS485。協議保證能與管網監控系統兼容，且能根據監控系統要求定制協議；

  1２）電源：交流127V，電壓范圍100-240V，適應井下電壓波動工況要求；

  1３）防爆標志：Exd[ib]IMb，防爆型式：隔爆兼本安型，產品具備防爆證及煤安證。

4.2.3 GPD80F礦用本安型壓力傳感器

●傳輸距離：≥100m；

●探頭固定方式：M20*1.5或者M(jìn)14*1.5標準壓力；

●測量范圍：風壓-0.1～0.8MPa，0～10MPa；

●輸出信號：4-20mA二線制；

●檢測精度：0.2%；

●工作電壓及電流：額定工作電壓DC12～24V，工作電流≤40mA 或鋰電池供電；

外殼采用不銹鋼材料，防護等級不低于IP65。

產品具有煤安證和防爆證。

4.2.4  YHC24礦用本安型數據采集器

（1）具有傳感器采集巡檢功能，最大能夠?qū)崟r(shí)采集16個傳感器數據上傳，可采集模擬量(4-20mA/頻率)數據；具有以太網傳輸接口及其他相關標準傳輸協議。

（2）輸入信號：

l 2路電平型開關量信號輸入：高電平≥2.5V,導通；低電平≤1V，截止；

l 2路模擬量輸入信號（4～20）mA；

l 2路頻率輸入;200～1000Hz。

（3）輸出信號：

l 1路（4～20）mA模擬量輸出信號傳輸，傳輸距離1km

（4）RS485信號接口：

l 接口數量：2路；

l 傳輸方式：RS485，半雙工；

l 傳輸速率：2400bps；

l 最大傳輸距離：2km（使用MHYVR電纜，芯線截面積不小于1.5mm²）。

（5）以太網電信號接口

l 接口數量：1路；

l 傳輸方式：TCP/IP協議；

l 傳輸速率：100Mbps；

l 最大傳輸距離：100m（使用MHSYVP-5 4*2*0.5煤礦用通訊電纜）；

產品具有煤安證和防爆證。

4.2.5  KDW660/24B礦用隔爆兼本安型直流穩壓電源

（1）交流供電輸入：

l 額定輸入電壓：AC127V/AC660V，視在功率≤250VA。

（2）直流電源輸出：

l 1路DC12V電源輸出：額定輸出電壓：DC12V；額定工作電流：1.4A。

l 1路DC18V電源輸出：額定輸出電壓：DC18V；額定工作電流：0.6A。

l 1路DC24V電源輸出：額定輸出電壓：DC24V；額定工作電流：0.4A。

（3）電源后備電池在額定負載下工作時間不小于4h；轉換時間不大于1 s；電源可提供第三方檢測報告；

（4）電源具有限流、限壓、短路保護和故障消除后自動恢復的功能；

產品具有煤安證和防爆證。

4.3 系統軟件

本系統中組態軟件通過用戶名和密碼即可實現登錄，進行數據查詢、處理等操作，手機APP也可同時登錄操作，隨時隨地查看數據。系統主要功能是把風、水流量及壓力集成到一個界面顯示，能夠按要求查看實時數據及歷史數據，監測數據可以用表格、曲線、報表、圖形等方式實現數字顯示和可視化輸出，并可進行相應的編輯、打印、存儲等操作。并且，通過分析監測數據，對數據異常的管道進行預警，提醒人工排查，檢查異常管道是否存在跑冒滴漏堵問題。

4.3.1監控系統軟件界面（手機APP可同步登錄操作）

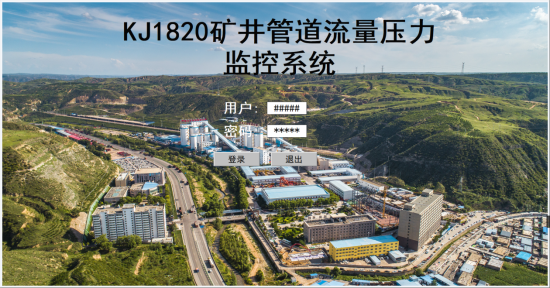

1）打開桌面軟件后進入登錄界面，登錄界面需要輸入正確的賬號和密碼才能登錄成功。

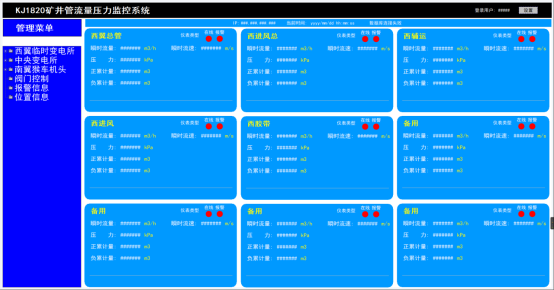

2）登陸成功后，進入主界面，可以查看實時流量、流速、累積量、壓力、在線狀態、是否報警等數據。

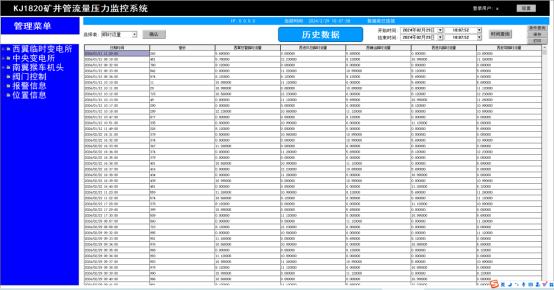

3）在歷史數據中，可以查詢歷史流量、流速、累積量、壓力等數據。

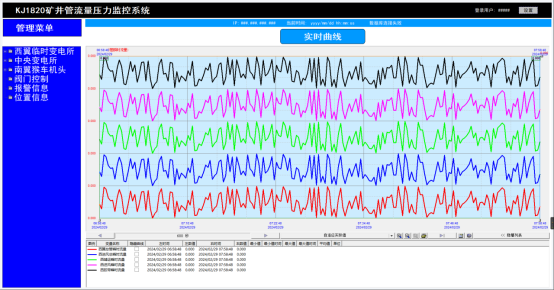

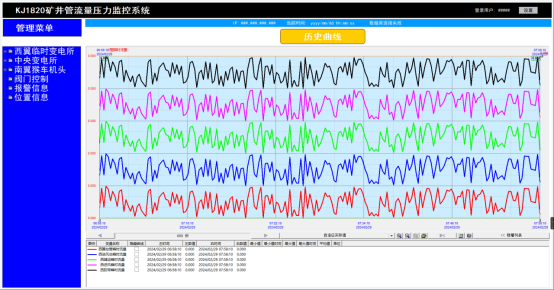

4）點擊實時曲線、歷史曲線，可生成數據對比曲線圖，更清晰的對比數據變化

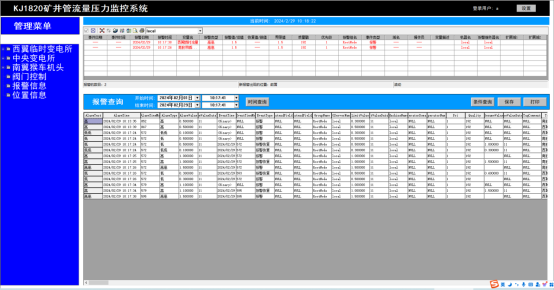

5）點擊報警信息，可查看實時報警數據，也可根據時間或多條件查詢，進行精細化歷史報警數據查詢。

6）圖形曲線及數據列表，支持打印功能

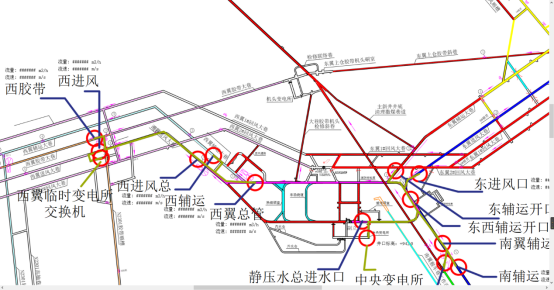

7）位置信息，圖形化展示各儀表安裝位置，以及在界面上實時顯示與所安裝儀表相對應的流量、流速數據。

4.4 預期效果

該系統可實現以下功能：

（1）通過安裝高精度流量、壓力等傳感器，設置分段檢測點，采集數據，對供水管路的流量及壓力數據進行監測，將井下各個測點的數據轉化為數字量，并實時計算出它們的準確值。

（2）應用環網技術，把數據傳輸給數據采集器，數據采集器通過井下交換機與環網連接，把數據通過以太環網傳輸?shù)降孛姹O(jiān)控服務器，在地面監控器上可直觀看到實時運行數據，傳輸采用標準的通信協議，抗干擾能力強，通信流暢、穩定。

（3）應用智能分站控制技術，通過對采集到的現場管路瞬時流量、壓力值等信息進行數據對比，上位機安裝專用監控軟件，可以從地面直觀的監控到井下的用水情況。

（4）應用計算機信息技術，服務器軟件通過環網采集儀表數據，對數據處理、分析對比并顯示，用數據庫保存歷史記錄，并可顯示各歷史數據的模擬曲線。支持統計報表的查詢。

五、設備清單

本設備清單為主要設備清單，需根據現場實際情況，確保功能完整性，補充設備及相關材料，并完善配置。
